Ripplagede tüübid
Referaat
Sisukord



Sisukord.................................................................................................................................. 2

Kinnised ripplaed..................................................................................................................... 3

Paigaldus puidust aluskarkassile......................................................................................... 3

Vinüül pinglagi..................................................................................................................... 7

Metallripplagi........................................................................................................................... 8

Moodulripplagi......................................................................................................................... 9

Kasutatud kirjandus............................................................................................................... 11
Ripplagedega on võimalik saavutada erinevaid eesmärke, olgu nendeks siis ruumide parem
akustika, suurem niiskuskindlus, isolatsioon või hügieenilisus. Samuti saab ripplaega peita
kõik ruumi laes olevad torustikud, juhtmestikud, agregaadid ning ka koledaks muutunud
vahelae. Samas säilib vajadusel neile ligipääs, sest moodulripplaeplaate on võimalik lihtsasti
eemaldada ja kipsplaadist ripplagedes on võimalik kasutada vajadusel plekist või kipsplaadist
hooldusluuke.

Ripplagesid on kolme erinevat tüüpi:kinnised-, moodul- ja metallripplaed.



Kinnised ripplaed



Kinnised ripplaed ehitatakse tänapäeval põhiliselt kispplaadist. See on üks levinumaid
laetüüpe, kuna võimaldab peita kõik ruumi laes paiknevad konstruktsioonid ja
kommunikatsioonid ning säilitada samaaegselt ruumile monoliitse sileda (värvitud) lae.
Rippkipsplaatlagesid ehitatakse siis, kui soovitakse teha madalamaks ruumi kõrgust või peita
lae kohal olevad kommunikatsioonid või allaulatuvad kandekonstruktsioonid.

Kipslae puhul on võimalikud väga erinevad lahendused: erinevatest karniisidest, kald- või
vertikaalpindadest, akustiliste kipsplaatide või erinevate moodul- ja metallripplagedega
kombineerimisest süvistatud valguskanalite ja -valgustite kasutamiseni. Kipslagi võimaldab
teostada pea kõiki funktsionaalseid ja visuaalseid soove.
Kipslagedes kasutatakse vajadusel plekist või kipsplaadist hooldusluuke. Kipsplaadist lae
ehitamiseks on 2 moodust- ehitamine puitkarkassile või metallkarkassile.




Paigaldus puidust aluskarkassile



Puidust vahelagede külge saab Knaufi kipsplaate kinnitada otse puitlattidest karkassi abil.
Maksimaalsed kinnituste vahelised kaugused 1-kihilise Knaufi 12,5 mm kipsplaatidest
plaatkatte paigalduse puhul puitlattidele (50x30 mm).

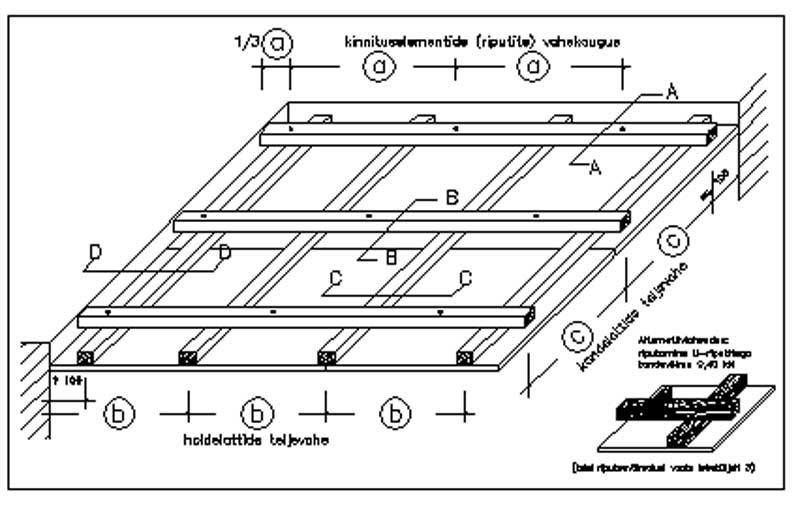

Puidust aluskonstruktsioon valmistatakse kande- ja
hoidelattidest. Lattide ristlõiked on 50x30 mm või 60x40
mm.
Kandelatid saab kandva lae külge kinnitada sobivate tüüblite
ja kruvidega.
Väikeste lae ebatasasuste puhul tehakse lattide horisontaalne
joondamine kiiludega.

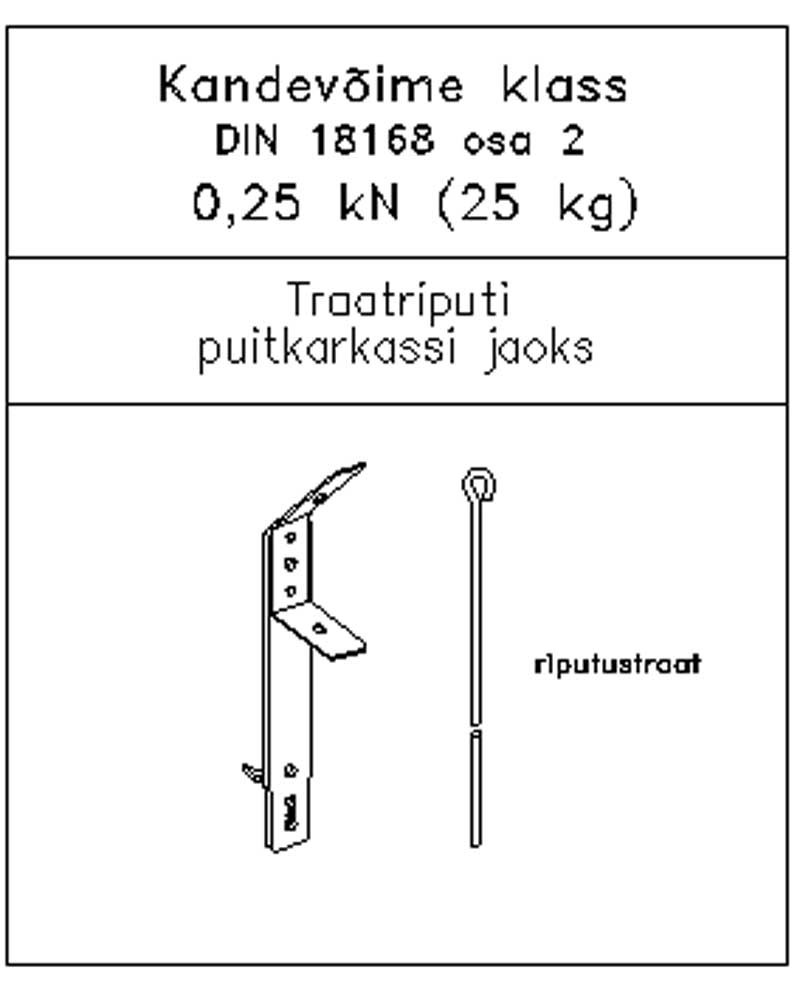

Kandelattide sõrestiku kõige lihtsamat kinnitusvõimalust
laele ja lattide kiiret joondamist pakub U-riputi. Need
kinnitatakse lae külge sobivate kiilankrute või kruvidega.
Seejärel joondatakse puitlatid (kandelatid) horisontaalseks
ning kruvitakse mõlemalt küljelt U-riputite külge.

Hoidelattide kinnitamiseks kandelattide külge sobivad
puidukruvid 55 mm, mis on kõige turvalisem kinnitusviis
ning eelistatav naelutamise asemel.

Knaufi kipsplaadid kruvitakse kipsikruvidega 35 mm sammuga 17 cm hoidelattide külge,
kusjuures on soovitav eelistada kipsplaatide ristsuunalist paigutust hoidelattidel.
Alati tuleb vältida ristuvate vuukide teket, selleks nihutada uue rea plaadid nii, et
plaadiotstevaheline vuuk satuks järgmisele hoidelatile.

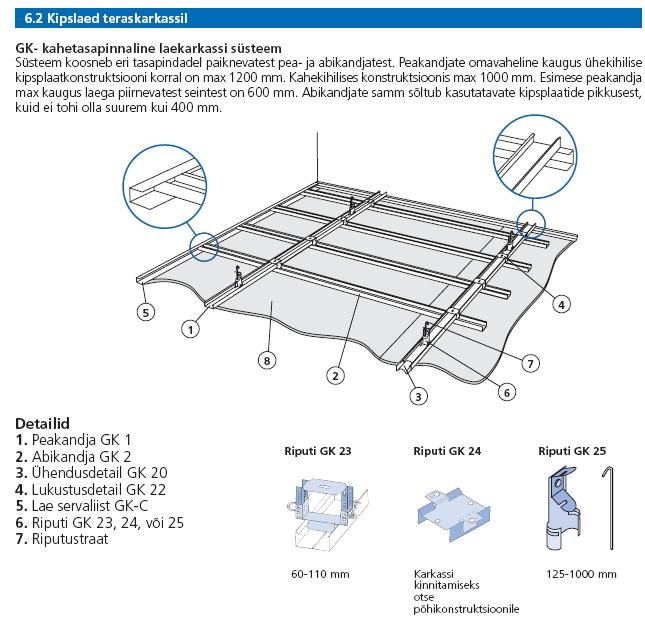

Paigaldus metallist aluskarkassile




Maksimaalsed kinnituste vahelised kaugused 1-kihilise Knaufi 12,5 mm kipsplaatidest
plaatkatte paigalduse puhul rippuvale metallkarkassile profiilidest CD 60/27/0,6 mm.



Markeerida seintele soovitud lae kõrgus (lae asukoht) ja kinnitada profiilid UD 27/28 sobivate
tüübelkruvidega (sammuga 50 cm).
Riputustraatide kinnitamine kandva lae külge

Märkida kandvale laele riputite asukohad, puurida augud ja
kinnitada riputustraadid selleks sobivate kinnitusvahenditega
(kiilankrutega raudbetoonile, kruvidega puidule vms).
Asetada riputi riputustraadi külge.




Kinnitada kandeprofiil (profiil CD 60/27) riputi külge ning
fikseerida lukustusklemm. Profiilide kõrguse joondamine tehakse
riputite kõrguse muutmisega riputustraatil.

Seejärel ühendada hoideprofiilid CD 60/27 kandeprofiilidega
ristsidemete abil. Enne plaatide paigaldust kontrollida, et aluskonstruktsioon oleks
tasapinnaline.
Knaufi 12,5 mm kipsplaadid kruvida kipsikruvidega (25 mm) hoideprofiilide külge, kusjuures
plaadid võib paigaldada hoidelattidele risti.


Alati tuleb vältida plaatide asetamist nii, et tekivad ristuvad
vuugid. Selleks tuleb külgnevate ridade plaadid paigutada ühe
karkassiprofiili võrra nihutatult. Seinal asuvate profiilide UD külge
ei kruvita kipsplaate!

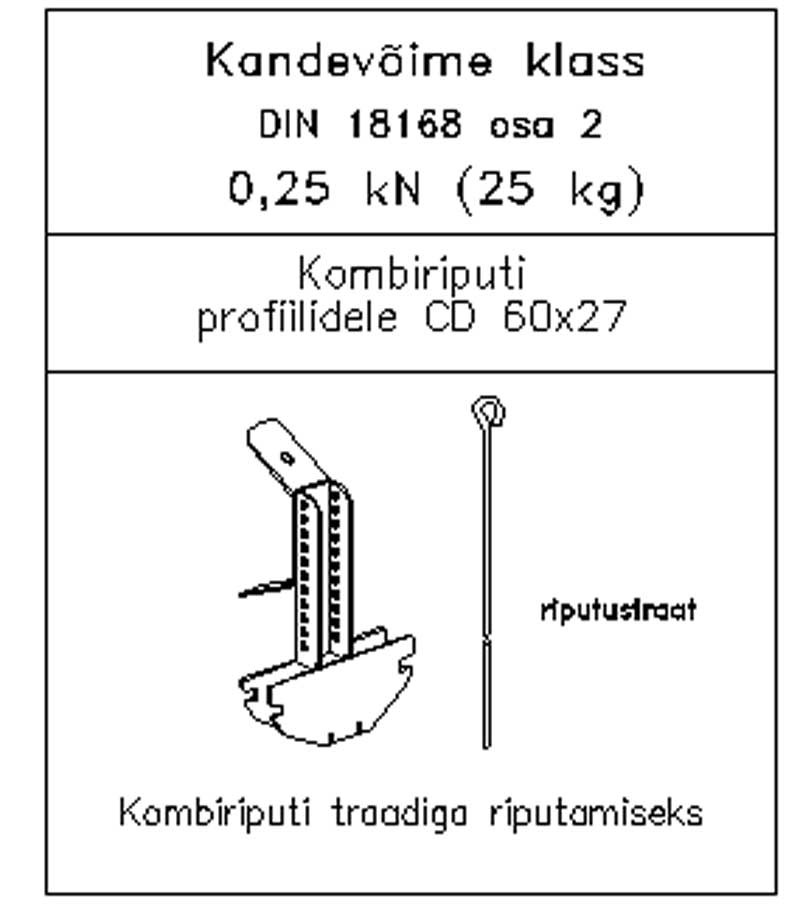

Riputi metallist karkassile
Vinüül pinglagi

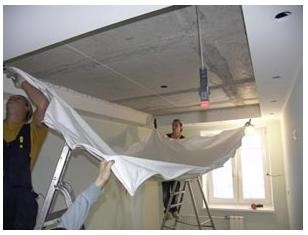

On olemas ka vähemlevinud ja uuenduslikum kinnise ripplae tüüp- pinglagi. Pinglae
põhimõte on järgmine: seintele mõõda ruumi perimeetrit kinnitatakse spetsiaalsed PVC
profiilid. Õhk ruumis kuumutatakse kuni 50 - 60°C, seejärel profiilidesse seatakse spetsiaalne
PVC kile, mis kuumutamisel saavutab erilise elastsuse. Kile tasandub, ruumi jahtumisel aga
pinguldub ja muutub jäigemaks. Paigaldamise tööde kiirust tagatakse sellega, et vinüülkangas
iga konkreetse ruumi jaoks koosneb ühest tükist, mis on väljalõigatud täpselt vastavalt ruumi
mõõtmetega. Vinüül pinglagesid nimetatakse ka "prantsuse" ripplagedeks, kuna nad tekkisid
esmakordselt just Prantsusmaal, umbes 20 aastat tagasi. Seejärel algas nende triumfaalne
võidukäik. Algselt pinglaed võidutsesid Prantsusmaal, hiljem Euroopas, praegu aga terves
maailmas.
Metallripplagi


Metallripplagesid toodetakse põhiliselt kahest materjalist: alumiiniumist ja terasest.
Alumiiniumist toodetakse väga erinevaid ripplagesid, mis tänu materjali vastupidavusele
leiavad laialdast kasutamist niisketes ruumides või välistingimustes. Metallripplagede
erinevad tüübid on:

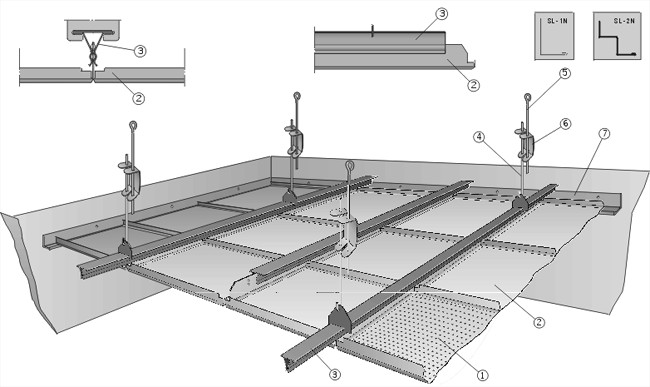

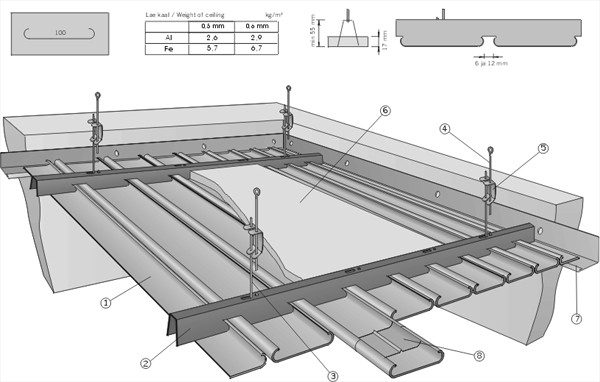

Paneel- ja ribilaed: Erineva laiuse, profiili ja perforatsiooniga alumiiniumlagesid kasutatakse
sageli ruumi suure niiskuse tõttu näiteks dushiruumides. Paneelid kinnitatakse spetsiaalsetele
kandeprofiilidele, mis võimaldavad jätta vajadusel iga paneeli vahele õhuvahe näiteks
ventileerimise lihtsustamiseks. Samuti annavad ribilaed suurepärase visuaalse efekti näiteks
suurtes ühiskondlikes ruumides.




Kassettlaed: Alumiiniumist kassetid on sisuliselt ripplaemoodulid, mis paigaldatakse kas
standardsele moodulripplaekarkassile või ka spetsiaalsetele peidetud kassettlaekarkassidele.
Tänu alumiiniumi kasutamisele on kassettlaed väga vastupidavad ning leiavad laialdast
kasutamist näiteks suurköökides, koridorides ja mujal. Erinevate perforatsioonide ning
kassetile paigaldatavate kangastega on võimalik parandada akustilisust.
Restlaed: Alumiiniulmist restlaed paigaldatakse kas standardsele moodulripplaekarkassile või
spetsiaalsele restlaekarkassile. Restlagesid toodetakse väga erinevate silmamõõtudega ning
erinevates värvitoonides.

Võrklaed: Terastraadist ripplaevõrgud paigaldatakse standardsele moodulripplaekarkassile,
võrgu tootmisel on võimalik kasutada erineva läbimõõduga terastraati ning erinevat
silmamõõtu; võrgud värvitakse pulbervärviga kliendile sobivasse tooni.




Moodulripplagi



Moodullagi on laialt kasutatav kujunduslik ja funktsionaalne element nii eluruumides,
avalikes asutustes kui büroodes. Lisaks oma laiale kujunduslikule funktsioonile annab
moodullagi hea võimaluse parandada ruumi akustikat, võõra silma eest peita aluslae
halvenenud seisukorda ning selles paiknevaid häirivaid detaile nagu torustik ja juhtmestik.
Moodullagi on oma olemuselt metallkarkassile paigaldatav moodulplaatidest laesüsteem.
Moodulplaatidest ripplagede väga laia kasutusala tagab plaatide kujunduse ning
funktsionaalsuse mitmekesisus. Moodulplaate pakutakse alates lihtsakoelisest ühe või
mitmevärvilisest mineraalvilla baasil plaadist kuni väga eripärase mustri ja funktsiooniga
puitkiust, vineerist, metallist ning peeglist plaatideni.

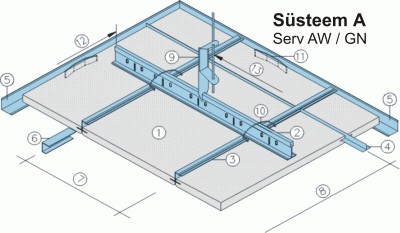

Moodulripplagi

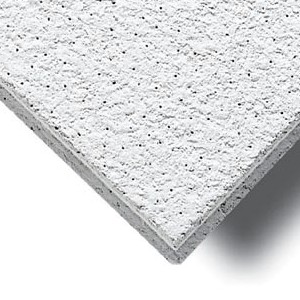

Moodulripplae plaat
Kasutatud kirjandus


www.knauf.ee

www.gyproc.ee

www.parmet.ee

http://www.pinglagi.info/

http://ripplaed.com/

www.ripplaed.ee

Kogu dokumendi sisu näeb kui laed faili alla
Autori kommentaar: Tegemist iseseisva tööga aines ehituskonstruktsioonid.
