Mootor

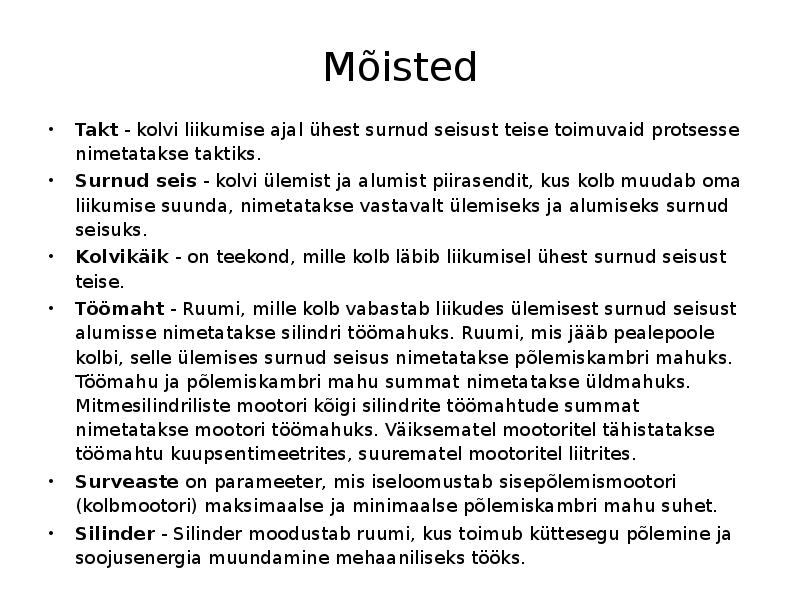

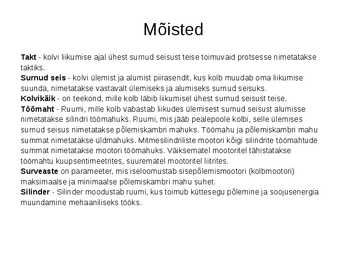

MOOTOR KRISTJAN TEEARU MÕISTED · TAKT - KOLVI LIIKUMISE AJAL ÜHEST SURNUD SEISUST TEISE TOIMUVAID PROTSESSE NIMETATAKSE TAKTIKS. · SURNUD SEIS - KOLVI ÜLEMIST JA ALUMIST PIIRASENDIT, KUS KOLB MUUDAB OMA LIIKUMISE SUUNDA, NIMETATAKSE VASTAVALT ÜLEMISEKS JA ALUMISEKS SURNUD SEISUKS. · KOLVIKÄIK - ON TEEKOND, MILLE KOLB LÄBIB LIIKUMISEL ÜHEST SURNUD SEISUST TEISE. · TÖÖMAHT - RUUMI, MILLE KOLB VABASTAB LIIKUDES ÜLEMISEST SURNUD SEISUST ALUMISSE NIMETATAKSE SILINDRI TÖÖMAHUKS. RUUMI, MIS JÄÄB PEALEPOOLE KOLBI, SELLE ÜLEMISES SURNUD SEISUS NIMETATAKSE PÕLEMISKAMBRI MAHUKS. TÖÖMAHU JA PÕLEMISKAMBRI MAHU SUMMAT NIMETATAKSE ÜLDMAHUKS. MITMESILINDRILISTE MOOTORI KÕIGI SILINDRITE TÖÖMAHTUDE SUMMAT NIMETATAKSE MOOTORI TÖÖMAHUKS. VÄIKSEMATEL MOOTORITEL TÄHISTATAKSE TÖÖMAHTU KUUPSENTIMEETRITES, SUUREMATEL MOOTORITEL LIITRITES. · SURVEASTE ON PARAMEETER, MIS ISELOOMUSTAB SISEPÕLEMISMOOTORI (KOLBMOOTORI) MAKSIMAALSE JA MINIMAALSE PÕLEMISKAMBRI

Mootor

5

doc

Sisepõlemismootor

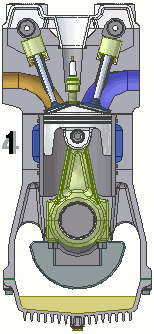

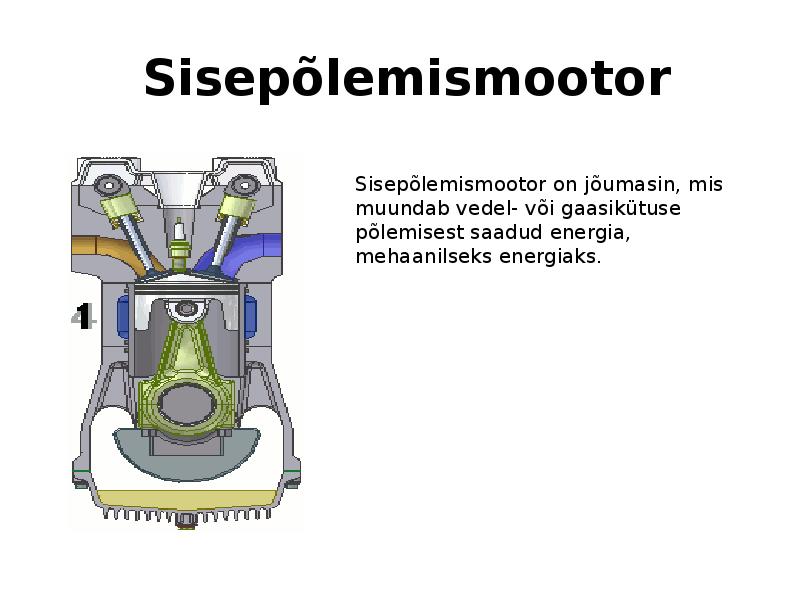

Sisepõlemismootor on jõumasin, mis muundab vedel- või gaasikütuse põlemisest saadud energia, mehaanilseks energiaks.. Põlemise tagajärjel paisunud gaaside energia kantakse üle kolvile, mis omakorda hakkab liikuma ning kannab kepsu kaudu jõu üle väntvõllile. Viimane hakkab pöörlema ning seda pöörlemist saab rakendada erinevate mehhanismide käitamiseks. Eksisteerib kahte liiki sisepõlemismootoreid: Neljataktilised ja kahetaktilised. Tänapäeval on enamlevinud neljataktilised sisepõlemismootorid, mis on suurema kasuteguriga, võimsamad, keskkonnasõbralikumad ning vaiksemad. Kahetaktilisi mootoreid kasutatakse tänapäeval mootorratastel, paatidel, mootorsaanidel ning muudel väiksematel liiklusvahenditel. Kahetaktilist mootorit kasutatakse veel ka väiksemate statsionaarsete seadmete nagu generaatorid, pumbad käitamiseks ning ka väiksemate tööriistade nagu mootorsaed, muruniitjad ja muud töövahendid, mis vajavad autonoomset jõuallikat. Mõisted Takt - ko

Füüsika

8

doc

Sisepõlemis mootorid

väntvõlli pöörlema kuni mootori käivitumiseni. Peale mootori käivitumist tagab selle sujuvat tööd väntvõllile kinnitatud hooratas, mille ülesandeks on leevendada töötakti ajal tekkivat järsku jõumomenti ning sisselaseke- ja survetakti anda kolvile liikumisenergiat. Nelataktilist sisepõlemismootorit nimetatakse ka Otto-mootoriks, selle leiutaja Nikolaus August Otto järgi 1.3KAHETAKTILINE SISEPÕLEMIS MOOTOR Kahetaktiline mootor on sisepõlemismootor, mille töötsükli ajal väntvõll teeb 1 pöörde ja kolb seega 2 järjestikust käiku. Erinevalt neljataktilisest mootorist ei ole silindri täitumine õhu või 4 värske seguga ja heitegaasi väljasurumine. Kahetaktilise mootori puhul omaette taktid, vaid moodustavad osa töö- ja survetaktist. Teoreetiliselt peaks kahetaktiline mootori võimsus

Füüsika

8

ppt

4-taktilise sisepõlemismootor

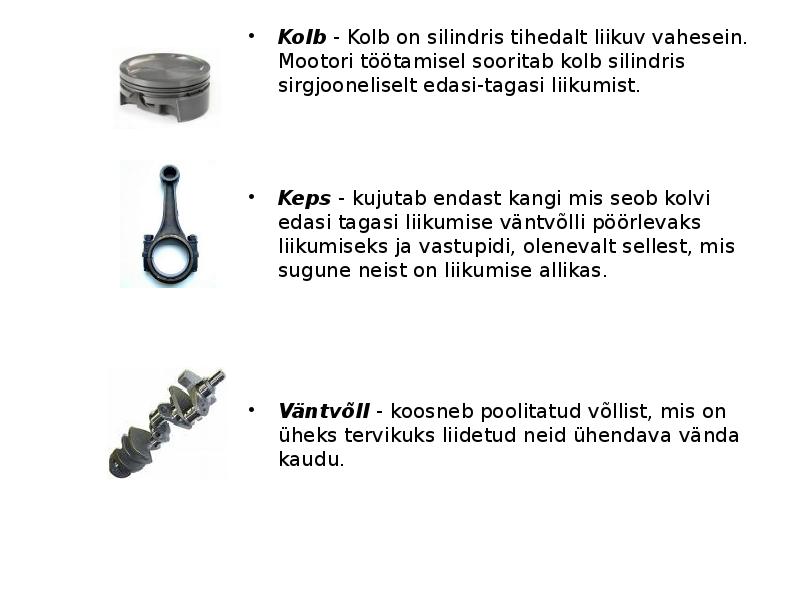

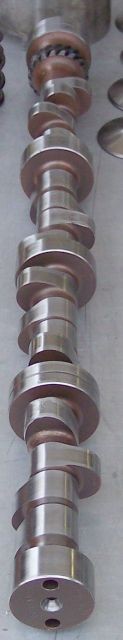

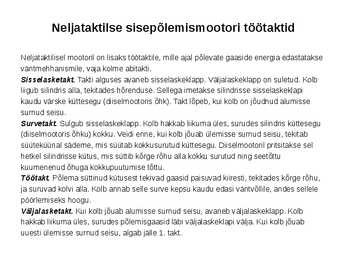

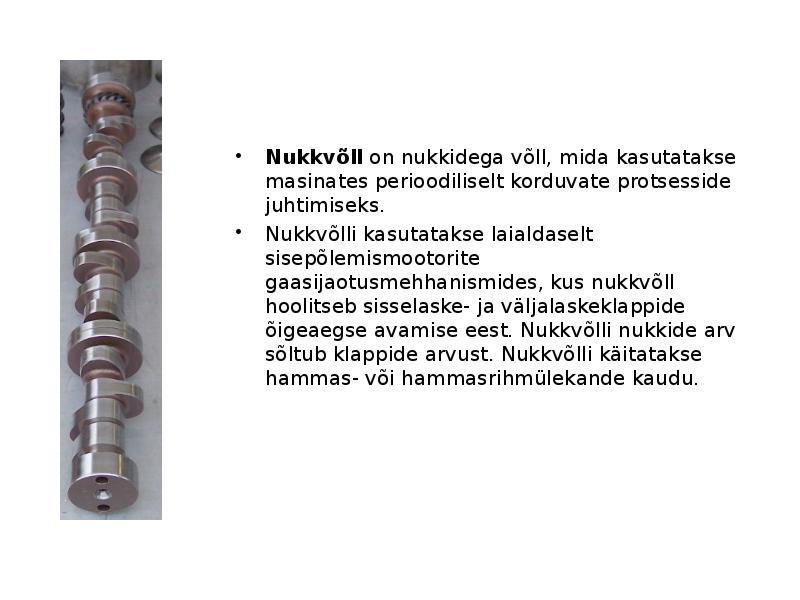

Töötakt. Põlema süttinud kütusest tekivad gaasid paisuvad kiiresti, tekitades kõrge rõhu, ja suruvad kolvi alla. Kolb annab selle surve kepsu kaudu edasi väntvõllile, andes sellele pöörlemiseks hoogu. 4. Väljalasketakt. Kui kolb jõuab alumisse surnud seisu, avaneb väljalaskeklapp. Kolb hakkab liikuma üles, surudes põlemisgaasid läbi väljalaskeklapi välja. Kui kolb jõuab uuesti ülemisse surnud seisu, algab jälle 1. takt.  Mootor I nukkvõll V klapid P kolb R keps C väntvõll W veesärk E nukkvõll  Mootori osad 1. Silinder Silinder moodustab ruumi, kus toimub küttesegu põlemine ja soojusenergia muundamine mehaaniliseks tööks. 2. Kolb Kolb on silindris tihedalt liikuv vahesein. Mootori töötamisel sooritab kolb silindris sirgjooneliselt edasitagasi liikumist 3

Füüsika

8

docx

Kahe- ja neljataktilise mootori võrdlus

Kahe- ja neljataktilise mootori võrdlus Essee Tehnika ja tehnoloogia õppekava Tartu 2022 Sisukord 1.SISSEJUHATUS................................................................................................. 3 2.SISEPÕLEMISMOOTORI AJALUGU.....................................................................4 3. KAHETAKTILINE MOOTOR............................................................................... 4 3.1 Kahetaktilise mootori ehitus......................................................................4 3.2 Kahetaktilise mootori kasutamine.............................................................5 4.NELJATAKTILINE MOOTOR................................................................................ 5 4.1 Neljataktilise mootori ehitus.....................................................................

Mootor

30

doc

Sissejuhatus autotehnikule

1 Sisepõlemismootor Hiljem hakati kasutama vedelkütusega mootoreid, mida võib ka nimetada soojusmasinateks. Selliseid mootoreid nimetatakse ka sisepõlemismootoriteks. Need on mootorid, mis on kõikidel kaasaegsetel autodel, mootorratastel, traktoritel. Kui iidsel aurumasinal olid küttekolle ning sellega ühendatud veeanum väljaspool mootorit, siis sisepõlemismootoril veeanum puudub ning kütust põletatakse mootoris. Selline mootor võtab palju vähem ruumi! Kütus siseneb sisepõlemismootori silindrisse portsude kaupa ning üks ports põletatakse kohe väikese plahvatusega ära. Plahvatuse tagajärjel eraldub silindrisse soojusenergiat, mille tulemusel seal olev gaas paisub. Paisunud gaas aga liigutab kolbi ning mootor käivitub. Neis masinates toimuvad soojusenergia ülekanded, mis panevad mootori liikuma. Kuid kunagi ei toimu energia ülekanded ilma kadudeta. Osa kütuste põlemisel

Auto õpetus

16

doc

Sisepõlemismootor

nimetada soojusmasinateks. Selliseid mootoreid nimetatakse ka sisepõlemismootoriteks. Need on mootorid, mis on kõikidel kaasaegsetel autodel, mootorratastel, traktoritel. Kui iidsel aurumasinal olid küttekolle ning sellega ühendatud veeanum väljaspool mootorit, siis sisepõlemismootoril veeanum puudub ning kütust põletatakse mootoris. Selline mootor võtab palju vähem ruumi. Kütus siseneb sisepõlemismootori silindrisse portsude kaupa ning üks ports põletatakse kohe väikese plahvatusega ära. Plahvatuse tagajärjel eraldub silindrisse soojusenergiat, mille tulemusel seal olev gaas paisub. Paisunud gaas aga liigutab kolbi ning mootor käivitub. Neis

Füüsika

2

docx

Neljataktiline sisepõlemismootor

http://www.lapsevanem.ee/loodus7klass/animats/sisepolem/sisepolmoot.html 1. Takt. Kolb liigub silindris alla, avaneb klapp ning kolvi peale voolab bensiin ning sissepritse korral ka õhk, soodustamaks kiiret ja täielikkupõlemist. 2. Takt. Klapp sulgub ning tänu väntvõlli edasisele pöörlemisele surutakse bensiin kokku. Seejuures suureneb tema siseenergia. Vähendades ruumala kolvi peal, hakkavad molekulid kiiremini liikuma, kasvab gaasi siseenergia ja temperatuur. Kokkusurumise lõpul pannakse küttesegu küünla elektrisädemega plahvatama. Toimub küttesegu ülikkiire põlemine. 3. Takt. Põlemisel tekkinud gaasid tekitavad suure rõhu silindris ning suruvad kolvi alla. Seda nimetatakse töötaktiks. Kolvi liikumine antakse edasi kepsule, siis väntvõllile ning sealt edasi, kuni ratasteni välja. Teise ja kolmanda takti ajal on klapid suletud. 4. Takt. Kolb liigub üles ning avanenud väljalaskeklapi kaudu eraldatakse põlemisproduktid keskkonda. Seejärel väljalaskeklapp
